简介︰

一、概括

1.1. 实物图

1.2. 功能描述

自动配液版检测到低液位时，自动按设定的比例混合原液。

二、安装

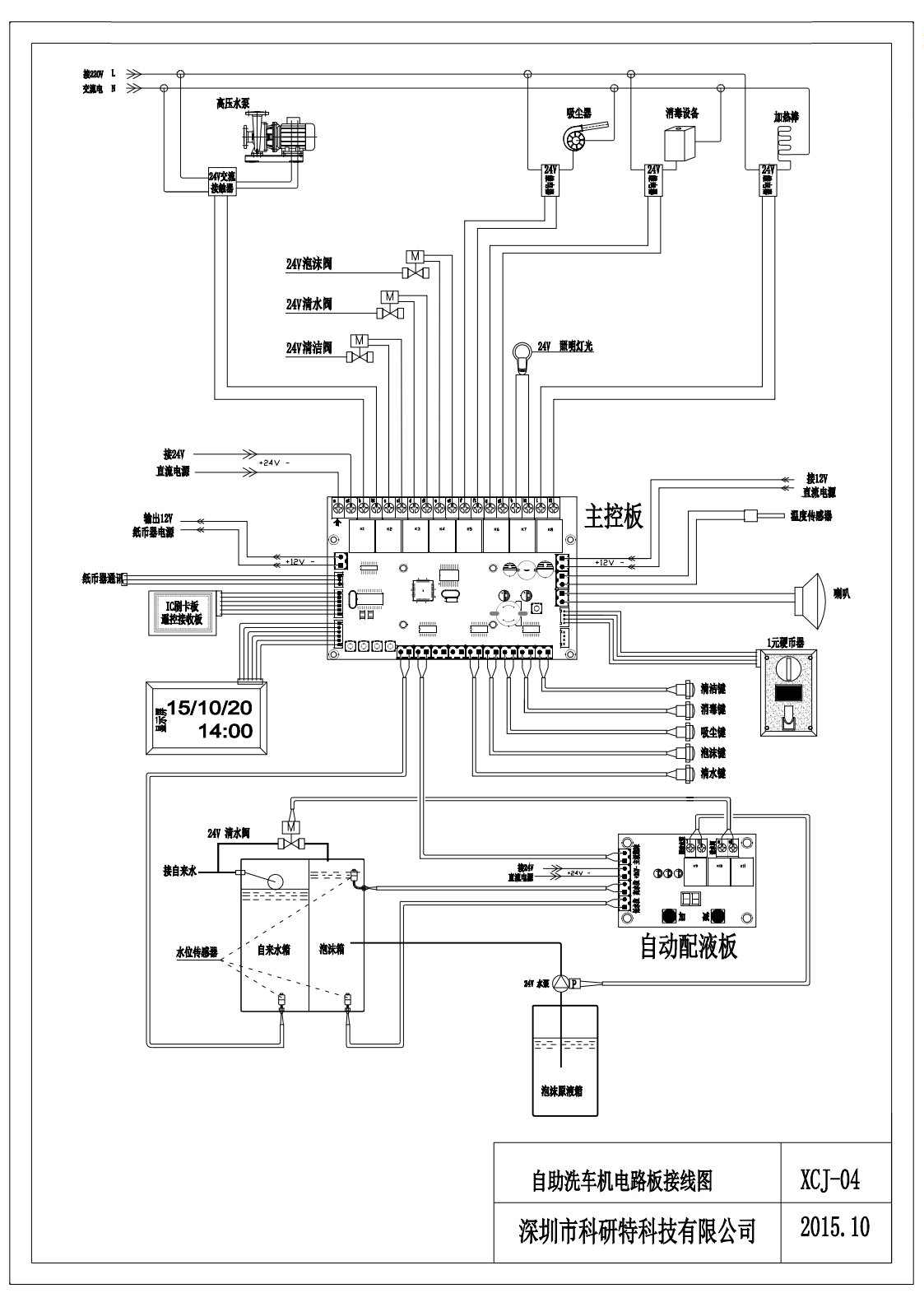

2.1. 接线图

2.2. 原液水泵标定

标定的目的是为了得到原液泵抽取原液的流速。

标定方法：

1. 准备所需物品：一个2L左右的量杯、原液泵一只、配液板一块、24V直流电源一台、线材若干。

2. 按照接线图接好线路，可以不接主控板。

3. 用短接端子短路 低水位、高水位。

4. 按加、减键调整时间显示为 10 秒。

5. 原液泵出口引到量杯中。

6. 拔掉短接端子。

7. 时间显示开始倒计时，原液泵工作。

8. 等待时间归零、原液泵停止工作后。

9. 记录量杯中收集的原液体积。

10. 按公式（原液体积/10秒）得出原液泵流速。

2.3. 配液时间计算

公式：配液时间 = （稀释液箱容积÷１００）×配液比例÷原液泵流速

示例：70升水箱，配1%原液，泵流速1.2L/10秒。

配液时间 = (70/100)*1/(1.2/10)= 5.83秒

按计算设定配液控制板时间为6秒。
